- Немного теории. Вещание ведется с современного , недавно запущенного спутника ABS-2, 75 E.Мощные транспордеры спутника должны обеспечить уверенный прием на тарелку диаметром 0.6 - 0.8 метра. К примеру, подойдут следующие позиции из нашего ассортимента недорогая: Антенна спутник. офсетная SK 60-PW d=600мм азимутальная, или же проверенная и надежная антенна спутник. офсетная СУПРАЛ CTB-0.6ДФ-1.2 0,55 длиннофокусная. Остановимся на первом варианте, так как антенна очень дешева (в опте цены от 360! руб.) а для опыта пойдет, за одно проверим сможет ли не не дорогая антенна обеспечить уверенный прием. Одной антенны соответственно будет не достаточно, для приема нам также понадобится спутниковый конвертор- если очень упрощенно приемное устройство с предусилителем, для приема сигнала со спутника, и конвертирующего его в промежуточную частоту, для дальнейшей передачи его по коаксиальному кабелю. Здесь выбор конечно по больше, мы же остановимся, например, на самом популярном:Конвертер Ku-диапазона Galaxy Innovations GI-211, полный ассортимент конверторов (пушек) можно посмотреть на сайте, а цены в прайсе.
- Также нужны такие мелочи как кабель (RG-6) , разьемы (F-коннекторы) и самое, наверное, главное-прибор для настройки спутниковой тарелки. Для этих целей воспользуемся SATFINDER SF-600. Прибор имеет перезаряжаемый аккумулятор, звуковую индикацию, поддержку потоков DVB-S2, монохромный дисплей с подсветкой, и самое главное не дорогую цену.
- Итак что у нас получилось:
- 1. Антенна SK-60 — 1 шт.
- 2. Конвертор GI-211 — 1шт.
- 3. F-коннекторы — 2 шт.
- 4. Кабель коаксиальный RG-6 - 10 метров.
- 5. Прибор для настройки спутниковых антенн SF -600 — 1 шт.
- 6. Рожковые ключи на 10 мм ( для удобства их лучше 2 шт.) и 13 мм на 14мм для сборки антенны.

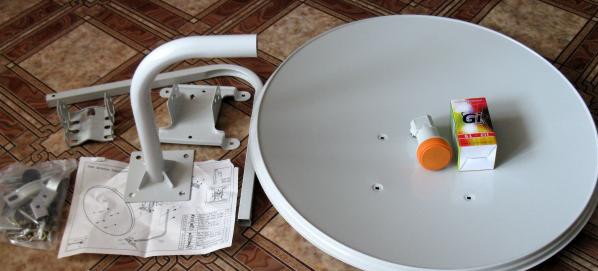

- Как это выглядит в разобранном виде:

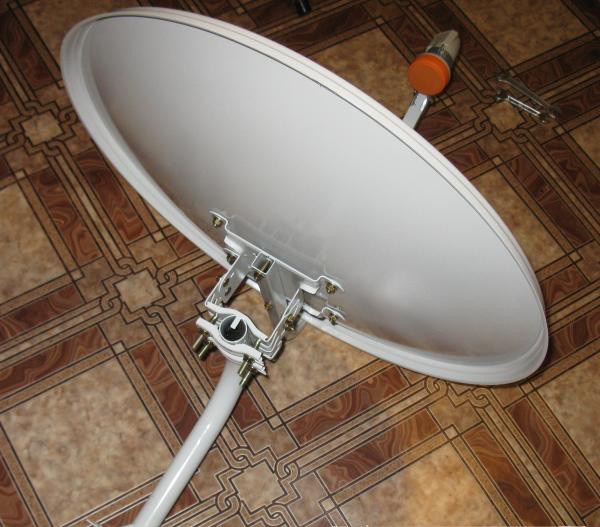

Первоначально, просто аккуратно и не куда не спеша, соберем нашу тарелку в удобном месте, в нашем случае это комната перед балконом. Схема сборки достаточно простая , но если что, не стесняемся заглянуть в инструкцию, где весь процесс показан наглядно. К небольшому удивлению, в комплекте с тарелкой оказались даже дюбеля для ее крепления на стену. Хорошо затягиваем все гайки, но без фанатизма , чтоб не повредить тарелку и крепеж. Не затягиваем крепление к Г образному настенному кронштейну, его нужно будет крепить снаружи на стене, и гайки настройки угла тарелки. Что получилось после сборки.
Антенна собрана, далее идет самое важное и ответственное, крепление тарелки к стене. Сразу хочу акцентировать особое внимание, при монтаже необходимо соблюдать правила техники безопасности при работе на высоте (будь то балкон многоэтажного дома или приставная лестница частного), а также работа с электроинструментом. Лучше если вас в первый раз все таки подстрахует помощник. Остались какие то сомнения , тогда лучше все таки доверить установку профессионалам.Мы же пойдем дальше.
Опять немного теории , все ТВ спутники обычно находятся на геостационарной орбите в районе экватора и всегда имеют одно и тоже положение относительно земной поверхности. Так как мы находимся в северном полушарии, то направления на спутник — южная сторона. Т.е. если ваш балкон, окна выходят только на север, простая установка не получится. Антенну нужно будет устанавливать на крыше, ориентируя ее на юг. Также приему сигнала могут помешать стоящие рядом высотные здания, деревья и другие препятствия. Что очень хорошо видно на схеме ниже:
- Итак с приблизительным направлением разобрались, нужно закрепить кронштейн. Для этого выбираем подходящее место , в нашем случае это стена рядом с балконом. Площадка желательно должна быть максимально ровной. Прикладываем кронштейн, обводим крепежные отверстия любым пишущим инструментом, например маркером. От вашей аккуратности будет зависеть дальнейшая удачная настройка антенны. Просверливаем отверстия ( в нашем варианте это кирпич). Диаметр сверла должен быть немного меньше чем диаметр дюбелей. Для кирпича лучше всего воспользоваться сверлом с твердосплавными насадками, у меня под рукой оно было, но меньшего диаметра чем нужно. Но не беда , отверстия просверливаю этим сверлом, а до нужного диаметра рассверливаю обычным из быстрорежущей стали. Далее аккуратно забиваем дюбеля и крепим кронштейн, корректируя его при монтаже так, что бы наше крепление было как можно более ровным. После затяжки винтов кронштейн должен быть, как влитой и не шелохнутся при приложении к нему усилий. Далее как бы одеваем нашу собранную тарелку на кронштейн. Что получилось на фото.
Кабель с конвертером можно закрепить сразу или же сделать это попозже. Слегка подтягиваем гайки на крепеже, настраиваем угол зеркала так, чтобы оно было почти вертикально.
- Полдела так сказать мы сделали, антенна закреплена в положении на юг. Но что бы получить сигнал со спутника нам нужно невестись на него очень точно. Важен каждый миллиметр. В интернете есть куча способов как это сделать, существуют спец. программы для расчета и позиционирования на карте. Я же расскажу про свой, на мой взгляд не самый сложный.

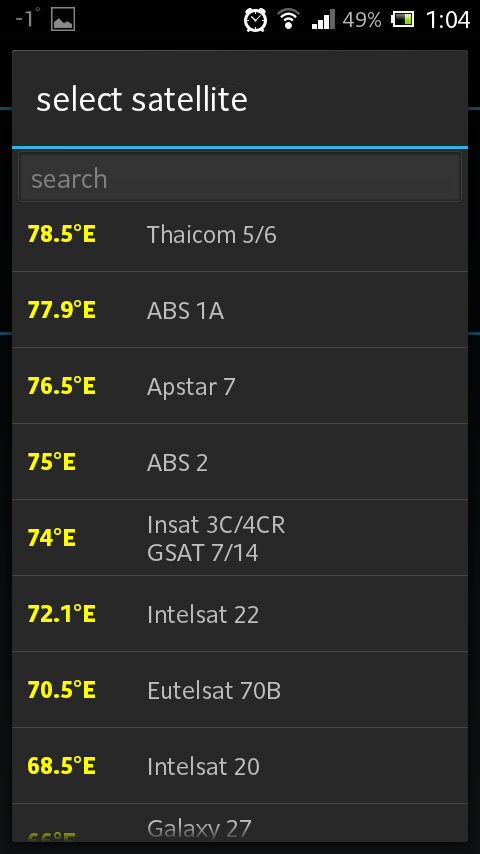

- Мне очень понравилась программа для смартфонов на Андроид (она бесплатна и ее можно легко скачать с Play Маркета) под названием SatFinder. Запускаем программу , выбираем наш спутник ABS 2 — 75 E. Для точного позиционирования смартфон предварительно должен быть соединен со спутниками GPS, ГЛОНАСС (системы глобального позиционирования, не путать с ТВ спутниками).
![]() |
![]() |
![]() |
![]() |

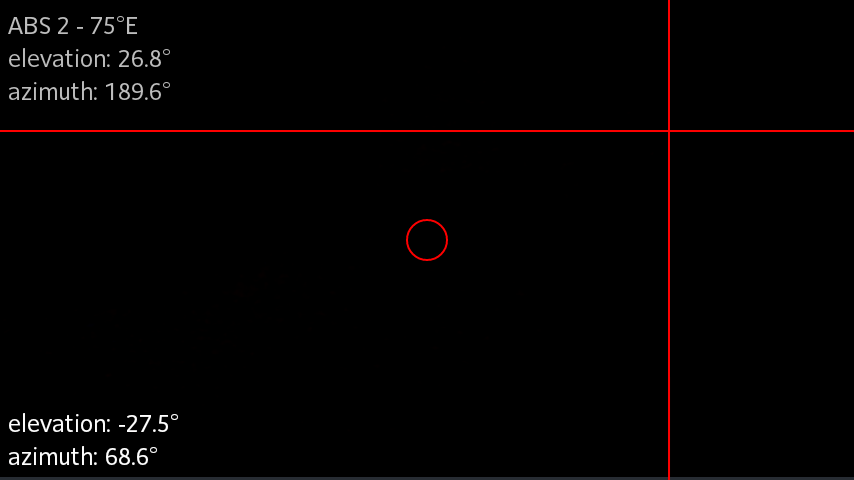

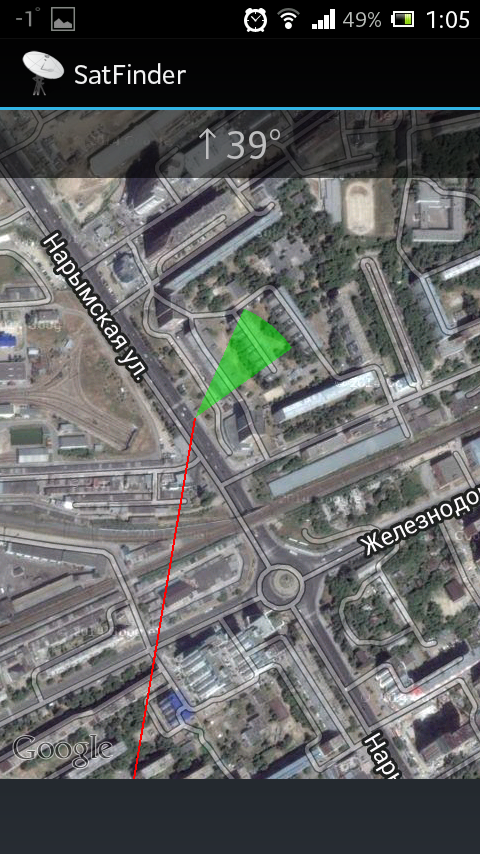

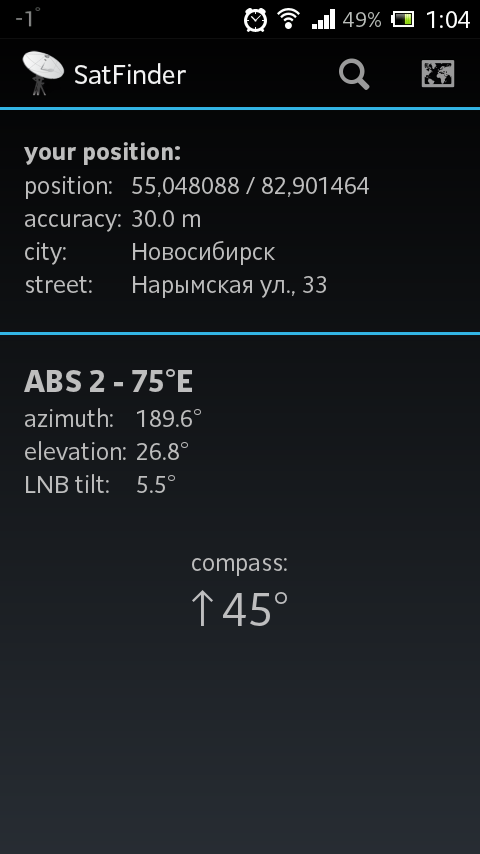

- Как видно по скриншотам программа умеет показывать направление 2 способами: на картах Google и прямо на небе, за счет встроенной камеры. Также программа сразу рассчитывает углы элевации и азимут. Направляем тарелку в нужном нам направлении . Но опять же такое наведение весьма приблизительное и далеко от идеального, скорей всего сигнала вы не получите, хотя иногда везет. Вот тут то вступает в дело наш замечательный прибор для настройки SATFINDER SF-600.
- Первоначально нужно прибор настроить. Данные для настройки можно взять из интернета. Мне, например, удобен сайт http://www.lyngsat.com. Кому то может понравится другие подобные ресурсы. Сайт англоязычный, но все интуитивно понятно. Находим наш спутник ABS-2. Транспордеры спутникового телевидения МТС легко найти по их особой кодировке Verimatrix. Примечание, данные для настройки можно брать для любых спутников Ямал, НТВ+, Триколор, Телекарта.Основные данные которые нам понадобятся это номер транспордера, поляризация (вертикальная или горизонтальная) и символьная скорость. Берем, например, вот этот.
- Транспордер № 11913 , поляризация вертикальная (V), символьная скорость 45000.

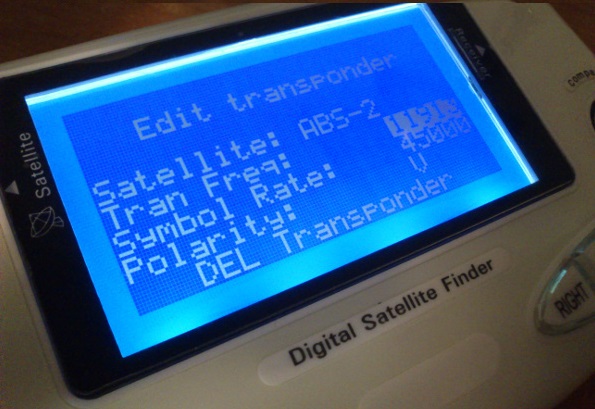

- Данные заносим в память прибора, как это выглядит на нем самом смотрим на фото.

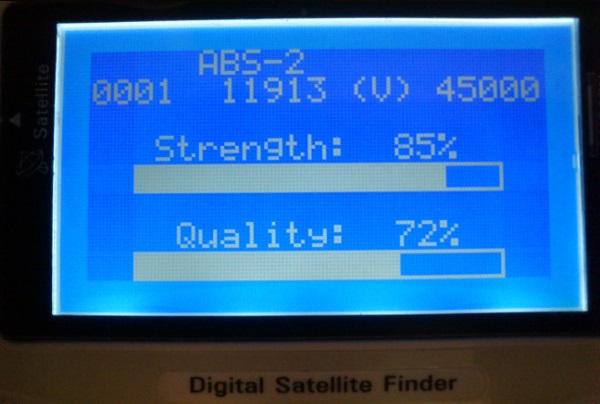

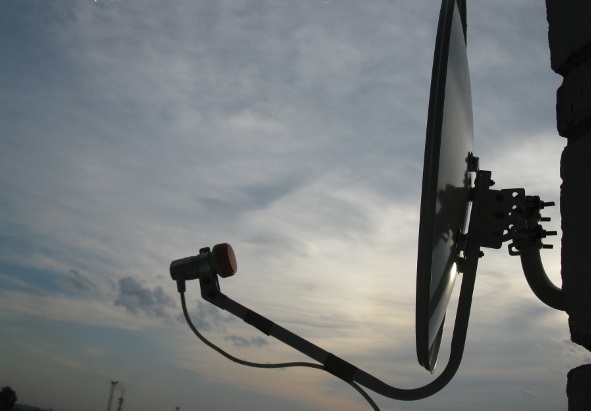

Далее все просто, соединяем наш прибор с конвертером на антенне, не расстраиваетесь если сигнал не пошел сразу. Аккуратно , буквально по миллиметру, двигаем нашу антенну допустим сначала влево, потом если сигнал не пойман, вправо. Прибор обладает довольно неплохой чувствительностью, что позволяет зацепить сигнал буквально « с руки», ориентируясь в том числе и на звук. Раздался писк, вы правильном направлении. Добиваемся максимального уровня качества. Затем , закрепляем наши не затянутые гайки, так, что бы уровень сигнала при этом не снизился. Что получилось у нас:
- Вместо прибора для настройки, можно воспользоваться ресивером, у них также есть шкалы уровня и качества. Либо взять более продвинутый аппарат, например, Прибор для настройки спутниковых антенн Dr.HD 1000S, со встроенным спектроанализатором.
- Уровень сигнала полученный нами при настройке, в принципе достаточен для уверенного приема. Если же для вашего региона тарелка диаметром 0.6 м маловата, аналогичным образом можно настроить тарелку 0.8- 0.9 м.
- Смотрите во второй части нашей статьи, как настроить спутниковый ресивер МТС.
